mobil makine kontrolörleri

Uygulaması kolay, kullanım alanına üst düzeyde dayanıklı elektronik kontrolörler sunuyoruz. Hidrolik kontrol kartlarımız, elektro-hidrolik bir çözüm gerektiren hemen hemen her uygulamaya uyacak şekilde kullanıcı tarafından ayarlanabilir veya daha önceden programlanmış olarak da kullanılabilme özelliğine sahiptir. Kontrol kartlarımız tüm büyük hidrolik OEM oransal ürünleri ile evrensel olarak uyumludur.

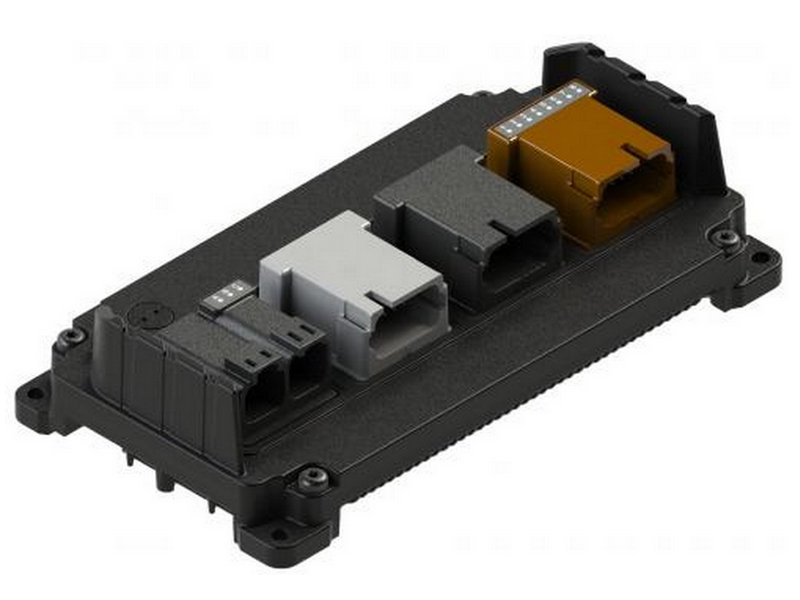

UControl MC4-21-14-H8 yüksek akımlı makine kontrolörü, yazılımla seçilebilen 15A çıkışlarla güçlü kontrol sunar.

Bu yüksek akımlı uControl mobil kontrol cihazı, her bir yüksek akım çıkışı için özel durum LED'lerine sahip (8) 15A PWM çıkışı ile ekstra güç sunar. 14 adet standart yazılımla seçilebilir çıkışla birleştiğinde, toplam 22 çıkış ve 21 girişe sahiptir.

Yüksek ısı ve yüksek titreşim alanlarında performans gösterecek şekilde üretilen UControl makine kontrolörleri, hassas kontrol ile olağanüstü dayanıklılık sunar. Birden fazla CAN arabirimi, açık/kısa devre koruması, esnek evrensel girişler ve yazılımla seçilebilir çıkışlar içeren UControl mobil kontrolörler, çeşitli ekipman ihtiyaçları ve uygulamaları için hazır ve ölçeklenebilirdir.

UControl mobil kontrolörleri, Enovation Controls'ün sezgisel yeni geliştirme ortamı olan ACE veya CODESYS ile programlanabilir.

I/O (Giriş ve Çıkışlar)

Girişler (21):

Üniversal Analog / Yüksek Frekans: 8
Evrensel Analog: 13

Çıkışlar (22) [Yazılımsal olarak Seçilebilir]:

4A PWM (geri bildirim): 6
Çift Aralıklı PWM 4A / 0,5 A (geri bildirim): 8
15A PWM (geri bildirim): 8

Donanım

CAN 2.0B / J1939: 3 Kanal
Sensör Beslemesi: (2) 400mA maks @ 5 veya 10 VDC [Yazılımsal olarak seçilebilir Voltaj]
Konektörler:

J1A (4 pimli) – DTP06-4S
J1B (6 pimli) – DT06-6S-E008
J2 (18 pin – A tuşu) – DT16-18SA-K004
J3 (18 pin – B tuşu) – DT16-18SB-K004
J4 (18 pin – D tuşu) – DT16-18SD-K004

LED Göstergeler:

(1) Yeşil – Güç Durumu
(1) Beyaz – Yazılımla Yapılandırılabilir
(1) Mavi – Yazılımla Yapılandırılabilir
(8) Yüksek Akım Çıkış Durumu

Çıkış Aktif Değil: Gösterge Karanlık
Aktif Çıkış: Sabit Yeşil
Hata mesajları: Hatayı gösteren kodla birlikte Yanıp Sönen Yeşil Led

Güç kaynağı

Nominal Besleme Gerilimi: 6-32 VDC, Nominal Çalışma @ 12 /24 VDC
Yük Boşaltma Sırasında Tepe Gerilimi: Güç kaynağı bastırma, Yük Boşaltma Olayı süresince gerilimi 55 Volt ile sınırlandırır (2 ohm besleme)
Maksimum Akım: 100 A
Boş Akım 12/24 VDC:

< 200mA @ 12VDC
< 100mA @ 24VDC

Bekleme Akımı 12/24 VDC:

< 5mA @12VDC
< 2,5mA @ 24VDC

Node/Sleep Pimi: Uyku ve uyandırma ayarları kontrolü

Fiziksel ve Çevresel

Çalışma Sıcaklığı Aralığı: -40 °C ila +105 °C (Tam anma akımında +85°C ile sınırlandırılabilir)
Depolama Sıcaklık Aralığı: -40 °C ila +125 °C
Çalışma İrtifası: 0-4000 m
IP Derecelendirmesi: IP67 (kablo demeti tarafında derecelendirilmiş çizmelerle IP69K)
Titreşim: 5,82 Grms, eksen başına 8 saat
Şok: ±50G, 6ms
Muhafaza: Dökme alüminyum muhafaza, aşırı sağlamlık ve dayanıklılık için yumuşak jel kaplı
EMC: 2014/30/EU (CE / E-MARK), CISPR 11, CISPR 25, EN 60945, EN 61000-4-2, EN 61326-1, SAE J1113-2, SAE J1113-4, SAE J1113-11 , SAE J1113-12, SAE J1113-13, SAE J1113-21, SAE J1113-22, SAE J1113-26, SAE J1455
Boyutlar: 250 mm x 140 mm x 60 mm (bkz. Şekil 2.1)
Ağırlık: 5 kilodan az
