ICT050 - TEMASIZ SİLİNDİR İÇİ DOĞRUSAL TRANSDÜSER
Ürün Markası: Penny & Giles
ICT050 Temassız Silindir İçi Doğrusal Dönüştürücü, LVDT'ler ve potansiyometrelerle ilişkili en iyi özellikleri sağlam, temassız ve son derece güvenilir bir deplasman dönüştürücüde birleştirir.
- 500 bar'a (7500 psi) kadar çalışma basıncı
- + 200 ° C'ye (+ 392 ° F) kadar yüksek sıcaklık kapasitesi [Sipariş Kodu H]
- -55 ° C'ye (-67 ° F) kadar düşük sıcaklık kapasitesi [Sipariş Kodu L]
- Küçük dönüştürücü gövde uzunluğu / strok oranı
- Sonsuz çözünürlük
- Mutlak ölçüm
- Esnek montaj stilleri
- Sağlam paslanmaz çelik yapı
- CE onaylı
- Herhangi bir seçeneğin hızlı sevkiyatı
Yalnızca 5,4 mm'lik gövde çapı ile ICT050, sunduğumuz en küçük dönüştürücü paketidir ve alanın önemli olduğu hidrolik ve pnömatik silindir uygulamalarına kurulum için idealdir.
ICT050, küçük çaplı aktüatörlerde kullanım için idealdir ve bağlantı çubuklu, kaynaklı ve arkaya çatallı silindir tiplerine uyacak şekilde çeşitli iç veya dişli flanş montaj konfigürasyonları (SAE1926 / 2 ve ISO6149 / 2 uyumlu diş formları dahil) sunar 25 ila 500 mm arasında strok aralığı.
Üç temel konfigürasyon, tasarımcıya aşağıdaki seçenekleri de sağlar:
- SLEEVED CORE - silindir çubukları, kovanı yerleştirmek için basitçe işlenebilir. Bu aynı zamanda mevcut servo silindirlerin ICT teknolojisine yükseltilerek sonradan takılması seçeneğini de sunar.
- DİŞLİ ÇEKİRDEK - tasarımcıya minimum dönüştürücü gövde boyutu ve minimum işleme gerektiren basitleştirilmiş kurulum sağlar.
- FORCE FIT CORE - çekirdek silindir çubuğunun içine bastırılabilir ve bir tolerans halkası tarafından tutulur.
Elektrikli kayan kontakları olmayan ICT050, neredeyse sınırsız bir çalışma ömrüne sahiptir.

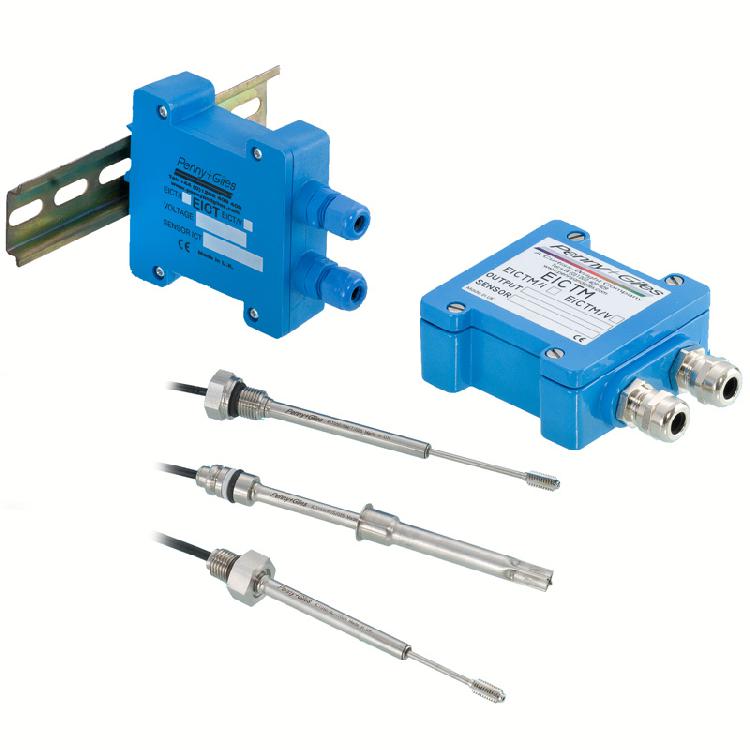

Sinyal koşullandırma, doğrusal dönüştürücünün çalışması gerekebilecek zorlu ortamdan 10 metreye kadar uzağa yerleştirilebilen ayrı elektronik paketleri (EICT veya EICTM) tarafından gerçekleştirilir.
10 ila 60Vdc arasında çalışan elektronik modüller, çok çeşitli voltaj çıkış sinyallerinin yanı sıra 4-20mA akım çıkışı seçeneği veya dijital PWM sinyali sağlayabilir.
Elektronik parçalar, yüksek mukavemetli bir IP66 (veya metal IP68) muhafaza içine yerleştirilmiştir ve sıfır ve kazanç için kullanıcı ayarını içerir.
